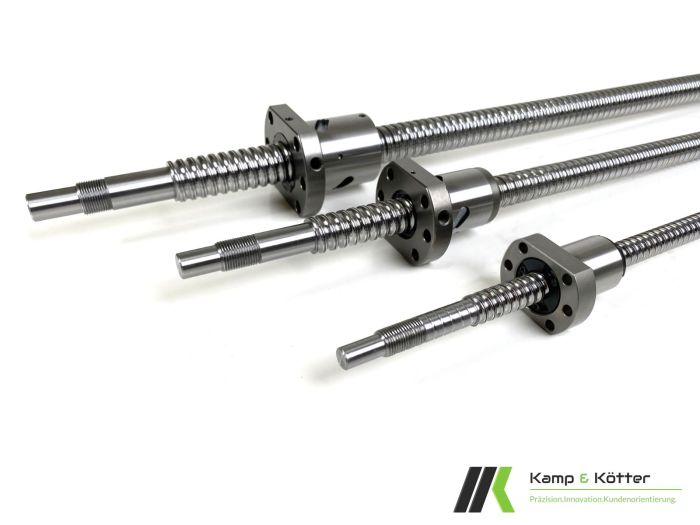

Kugelumlaufspindel 1610 - Maßanfertigung bis max. 1200 mm

Kugelumlaufspindel auf Wunschmaß inkl. vormontierter Spindelmutte, Durchmesser: 16mm, Steigung: 5mm

Kugelumlaufspindeln eignen sich ideal in allen Bereichen, in denen präzise lineare Bewegungen realisiert werden müssen. Im Gegensatz zu normalen Gewindetrieben, wie metrischen oder trapezförmigen Gewindespindeln, lässt sich durch das Prinzip des Kugelumlaufs eine wesentlich höhere Präzision erzielen. Durch die umlaufenden Kugeln in der Spindelmutter entsteht nahezu kein Spiel zwischen Gewindespindel und Spindelmutter. Des Weiteren sinkt durch den geringen Rollwiderstand auch der Verschleiß, sowie die notwendige Antriebsleistung erheblich.

Wie bestelle ich meine Wunschlänge?

• Über die Schaltfläche "Anpassen und in den Warenkorb" öffnet sich die Konfigurationsmaske.
• Die Länge kann über die Menge der "10 mm"-Einheiten festlegt werden. Beispiel: 15,1 x 10mm entspricht 151mm
• Die maximale Länge beträgt 1200mm (dies entspricht 120x "10 mm"-Einheiten)
• Die Länge gibt die GESAMTLÄNGE inkl. der Standardendenbearbeitung an. (Die Endenbearbeitung ist der Produkt-Zeichnung zu entnehmen.)
• Spezielle Endenbearbeitungen oder Zwischenlängen können problemlos mit Zeichnung per Mail angefragt werden.

Welche Vorteile bieten Kugelumlaufspindeln in Wunschlänge

• ideal auf Ihre Anwendung angepasst
• Endenbearbeitung nach höchsten Qualitätsvorgaben in unserem modernen Maschinenpark
• schnelle Bearbeitung und zeitnaher Versand

Lagerung / Kupplung

Grundsätzlich sollte zur Lagerung der Kugelumlaufspindel eine Fest-Loslagerung aufgebaut werden. Passende Lager-Sets in verschiedenen Größen und Bauformen bieten wir in unserem Shop an. Die Besonderheiten bei der Lagerung einer Kugelumlaufspindel sind der Artikelbeschreibung der Lager-Sets zu entnehmen.

Passende Wellenkupplungen zur Verbindung der Kugelumlaufspindel mit dem Antriebsmotor bieten wir ebenfalls in unserem Shop an.
Folgende passende Wellenkupplungen bieten wir Ihnen in unserem Shop an:

Jede Kugelumlaufspindel wird mit einer Feingewindemutter zur Montage des Festlagers verschickt. Die Kugelumlaufspindel mit 12 mm bzw. 16 mm Spindeldurchmesser werden zusätzlich mit 2 Tellerfedern zur Feineinstellung der Vorspannkraft im Festlager versendet.

Diese legen wir Ihrer Bestellung kostenlos bei!

Versand

Der Versand der Kugelumlaufspindeln ist kostenlos. Der Versand erfolgt als versichertes Paket mit GLS. Die Versandzeit beträgt in der Regel 2-5 Werktage.

Sonstige Informationen

Falls Sie individuelle Enden benötigen schreiben Sie uns an! Gerne unterbreiten wir Ihnen ein Angebot.

Die Längentoleranz entspricht +-1mm. Sollten Sie einen genaueren Zuschnitt benötigen schreiben Sie uns gerne an!

Die Toleranz der Lagersitze ist den jeweiligen Lagern angepasst.
