Angetriebene Spindelmutter

ideal zur Verwendung bei langen Verfahrwegen mit hoher Geschwindigkeit

Technische Daten

weitere Informationen können dem Produktkatalog entnommen werden.

Bauform / Design

Die angetriebene Spindelmutter besteht aus einem massiven Aluminiumgehäuse mit eingesetzten und verspannten Schrägkugellagern. (auf Wunsch können auch Kegelrollenlager verbaut werden).

Für die angetriebene Mutter verwenden wir eine spezielle gefertigte Spindelmutter und ermöglichen so eine extrem kompakte und effiziente Bauform.

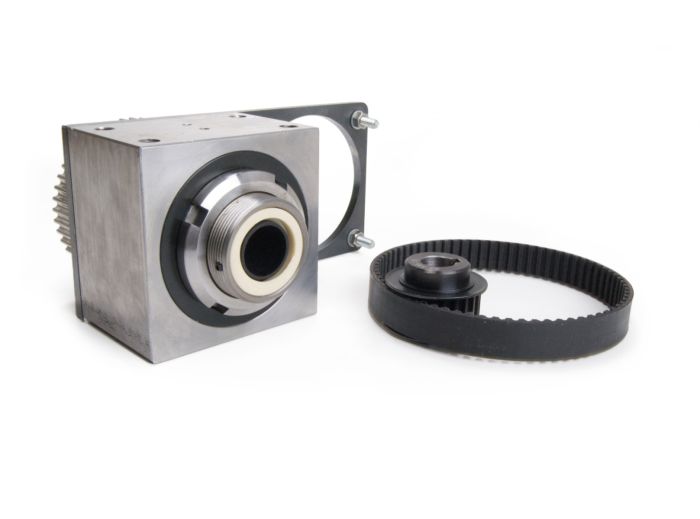

Das Gehäuse hat äußere Abmessungen von 80 x 80 mm. (siehe Zeichnung) Es bietet sich daher an, einen Antriebsmotor mit vergleichbaren oder kleineren äußeren Abmessungen zu verwenden. In der nebenstehenden Grafik und den Produktbildern ist der Aufbau entsprechend dargestellt.

Die angetriebene Mutter wird ausschließlich gemeinsam mit einer zugehörigen Kugelumlaufspindel angeboten. Ein Einzelverkauf ist aufgrund möglicher Kompatibilitätsprobleme nicht möglich.

Die Endenbearbeitung der Kugelumlaufspindel erfolgt individuell in gemeinsamer Abstimmung.

Enthaltende Komponenten

• Spindelmuttergehäuse (Aluminium)
• Kugellager (Schrägkugellager oder (auf Anfrage) Kegelrollenlager)
• Feingewindemutter zum Verspannen
• Motorhalteplatte
• Riemenrad (spindelseitig)
• Riemen (Länge abhängig von verwendetetem Motor)
• RIemenrad (motorseitig - Abstimmung entsprechend gewählten Motor erforderlich)
• Spindelmutter (Teil der Bestellung, da nur in Verbindung mit einer passenden Kugelumlaufspindel möglich)

Versand

Der Versand erfolgt gemeinsam und in der Regel montiert auf einer passenden Kugelumlaufspindel.

Sonstige Informationen

Dieses Produkt erfordert einen höheren Abstimmungsbedarf und wird in Teilen individuell gefertigt. Nehmen Sie gerne direkten Kontakt zu uns auf um weitere Details abzustimmen.

Zur Schmierung unserer Kugelumlaufspindeln empfehlen wir ein Schmierfett vom Typ High-Lub L 2 EP.

Falls Sie Fragen zu einem Artikel haben oder eine Beratung bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine Email.

Lieferumfang

1x angetriebene Spindelmutter - [Abmessungen gemäß Auswahl]
(nur in Verbindung mit einer zugehörigen Kugelumlaufspindel)
